Детали тросового привода выключения сцепления Mitsubishi Pajero 1982-1998: рассматриваем по порядку

Блок: 1/4 | Кол-во символов: 0
Источник: https://AutoSovet.ru/manuals/general/read2/8737


9.2.3. Детали тросового привода выключения сцепления


Детали сцепления и механизма выключения (тросовый привод)

1. Коробка передач

2. Кожух ведомого диска

3. Фрикционный диск

4. Пружинная скоба

5. Выжимной подшипник

6. Пружинный фиксатор

7. Уплотнение

8, 10. Пружины

9. Вилка

11. Валик вилки

12. Противовес

а. Смазать


Трос привода сцепления

1. Шплинт

2. Трос

3. Втулка


ТРОС

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Со стороны моторного отсека подайте трос и отверните гайку оболочки, ослабив трос.
2. Отсоедините трос от педали и протяните в моторный отсек.
3. Поднимите автомобиль.
4. Расшплинтуйте трос на КПП и вытяните через отверстие в приливе картера.
5. Достаньте трос, вытянув его через втулку в кронштейне.
6. Установка выполняется в обратном порядке.

ВИЛКА И ВЫЖИМНОЙ ПОДШИПНИК

Блок: 2/2 | Кол-во символов: 822
Источник: http://avtorom.ru/mitsubishi-pajero-detali-trosovogo-privoda-vyklyucheniya-scepleniya/

9. Ходовая часть

9.2. Сцепление

9.2.3 Детали тросового привода выключения сцепления
Блок: 3/4 | Кол-во символов: 135
Источник: https://AutoSovet.ru/manuals/general/read2/8737

9.2.1 Сцепление

9.2. Сцепление 9.2.1. Регулировка сцепления ОБЩИЕ СВЕДЕНИЯ Все рассматриваемые автомобили после 1989 г. выпуска оборудованы гидроприводом сцепления. Порядок регулировки высоты и свободного хода педали сцепления (см. подраздел 9.1.2). Регулировка свободного хода педали с тросовым приводом сцепления (до 1989 г.) ПОРЯДОК ВЫПОЛНЕНИЯ 1. Проверьте свободный ход педали, который должен быть 20–30 мм. …

Блок: 3/10 | Кол-во символов: 548
Источник: https://parts66.ru/manuals/?mbrid=33&trid=66658

9.2.3. Детали тросового привода выключения сцепления

ОБЩИЕ СВЕДЕНИЯ


Детали сцепления и механизма выключения (тросовый привод)

1. Коробка передач

2. Кожух ведомого диска

3. Фрикционный диск

4. Пружинная скоба

5. Выжимной подшипник

6. Пружинный фиксатор

7. Уплотнение

8, 10. Пружины

9. Вилка

11. Валик вилки

12. Противовес

а. Смазать


Трос привода сцепления

1. Шплинт

2. Трос

3. Втулка


ТРОС

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Со стороны моторного отсека подайте трос и отверните гайку оболочки, ослабив трос.
2. Отсоедините трос от педали и протяните в моторный отсек.
3. Поднимите автомобиль.
4. Расшплинтуйте трос на КПП и вытяните через отверстие в приливе картера.
5. Достаньте трос, вытянув его через втулку в кронштейне.
6. Установка выполняется в обратном порядке.

ВИЛКА И ВЫЖИМНОЙ ПОДШИПНИК

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите КПП.
2. Установите пружинные фиксаторы так, чтобы прорези были обращены к проушинам вилки.
3. На снятой КПП удалите пружинные фиксаторы и снимите выжимной подшипник.
4. Выбейте пружинные фиксаторы крепления вилки бородком, диаметр которого в точности соответствует диаметру скоб.
5. Снимите валик вилки, уплотнения, обе пружины и вилку, запомнив порядок установки этих деталей.
6. При необходимости снимите противовес.
7. Установка выполняется в обратном порядке.
8. Замените пружинные фиксаторы вилки.
8. Смажьте валик вилки на 25–37 мм от торцов с обеих сторон.
9. Смажьте выжимной подшипник в местах, указанных штриховкой.
10. Смажьте также трущиеся поверхности проушин вилки.

Использование материалов сайта, без прямой ссылки запрещено!

Устройство, обслуживание, ремонт Митсубиси Паджеро/ Mitsubishi Pajero 1982-1998 гг. Четырехцилиндровые бензиновые двигатели 2,0 / 2,4 / 2,6 л.

Бензиновые двигатели V6 3,0 / 3,5 л. Дизельные двигатели 2,3 / 2,5 / 2,8 л.

Митсубиси Паджеро 1982-1998 / 1982,1983,1984,1985,1986,1987,1988,1989,1990,1991,1992,1993,1994,1995,1996,1997,1998 гг. выпуска

СТО 39


Блок: 4/4 | Кол-во символов: 2168
Источник: https://sto39.ru/manuals/mitsubishi-pajero/html/9_2_3.html

9.2.5 Снятие и установка сцепления

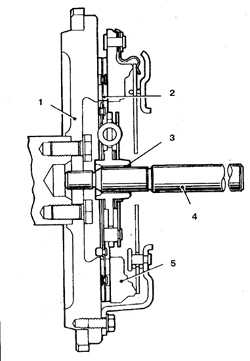

9.2.5. Снятие и установка сцепления ОБЩИЕ СВЕДЕНИЯ Установка сцепления по оправке 1. Маховик 2. Фрикционный диск 3. Смазать 4. Оправка 5. Кожух ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите КПП. 2. Установите центрирующую оправку (например старый первичный вал КПП), равномерно отверните болты и снимите диски сцепления. …

Блок: 6/10 | Кол-во символов: 567
Источник: https://parts66.ru/manuals/?mbrid=33&trid=66658

9.2.6 Главный цилиндр сцепления

9.2.6. Главный цилиндр сцепления ОБЩИЕ СВЕДЕНИЯ Детали главного цилиндра сцепления 1. Стопорное кольцо 2. Шток и демпфер 3. Поршень в сборе 4. Пробка 5. Бачок 6. Хомут 7. Цилиндр Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните частично штуцер для прокачки на рабочем цилиндре и выкачайте жидкость. 2. Отсоедините шток цилиндра от …

Блок: 7/10 | Кол-во символов: 564
Источник: https://parts66.ru/manuals/?mbrid=33&trid=66658

9.2.7 Рабочий цилиндр выключения сцепления

9.2.7. Рабочий цилиндр выключения сцепления Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Поднимите автомобиль. 2. Отпустите штуцер для прокачки и слейте жидкость в подставленный сосуд. 3. Отсоедините штуцер шланга, отверните 2 болта и снимите рабочий цилиндр. 4. Установка выполняется в обратном порядке. …

Блок: 8/10 | Кол-во символов: 575
Источник: https://parts66.ru/manuals/?mbrid=33&trid=66658

9.2.8 Удаление воздуха из гидропривода сцепления

9.2.8. Удаление воздуха из гидропривода сцепления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Заполните бачок свежей тормозной жидкостью (использование отработанной жидкости запрещается). 2. Отверните штуцер прокачки на рабочем цилиндре, присоедините к нему прозрачный шланг и попросите помощника нажать на педаль сцепления до отказа. 3. При нажатой педали з…

Блок: 9/10 | Кол-во символов: 581
Источник: https://parts66.ru/manuals/?mbrid=33&trid=66658
