Замена педали сцепления Toyota Camry 2001-2005: рассматриваем со всех сторон

Симптомы: невозможно включить / выключить передачу, проваливается педаль сцепления.


Возможная причина: неисправен главный цилиндр сцепления.

Инструменты: набор головок, набор рожковых и накидных ключей, набор шестигранников-торксов, плоская отвертка, специальное приспособление 09023-00100.

Примечание. Для того чтобы снять главный цилиндр сцепления, для начала в какую-либо емкость слейте из гидропривода сцепления жидкость.

1. Снимите цилиндр, открутив крепящие болты.

2. Снимите усилитель тормозов, открутив крепящие болты.

3. Расслабив зажим, от главного цилиндра сцепления отсоедините трубку бачка и слейте в пластиковый контейнер жидкость.

4. Используя специальное приспособление 09023-00100 и специальный ключ, от главного цилиндра сцепления отсоедините гибкий шланг.

5. Снимите вилку вместе со штифтом, после чего открутите две гайки и снимите главный цилиндр сцепления.

6. Нанесите на поверхности контакта штифта и втулки консистентную смазку.

7. С педалью сцепления штифтом соедините вилку.

Примечание. С левой стороны автомобиля устанавливайте штифт.

8. Установите зажим штифта, при установке используйте специальное приспособление, после чего соедините гибкий шланг и зажмите крепящую гайку.

Примечание. Момент затяжки должен быть 15,2 Нм.

9. С зажимом к цилиндру сцепления подключите трубку бачка.

Внимание! Аккуратно подключите трубку бачка так, чтобы она не деформировалась и не была искривлена.

10. Установите усилитель тормозов и главный тормозной цилиндр, после чего выкачайте из главного цилиндра воздух.

11. Выкачайте воздух из тормозной системы.

12. Заполнив бачок жидкостью для сцепления, выкачайте из системы сцепления воздух.

13. Внимательно проверьте и отрегулируйте высоту педали тормоза, а также педаль сцепления в сборе. После этого проверьте утечку тормозной жидкости и утечку жидкости для сцепления. В бачке гидропривода сцепления проверьте уровень жидкости.

Александр Масляков Автолюбитель

Блок: 1/2 | Кол-во символов: 2193
Источник: https://www.avtika.ru/qa/625-snjatie-zamena-ustanovka-glavnogo-tsilindra-stseplenija-Toyota-Camry

3.1.1 Сцепление

3.1. СцеплениеОбщие сведения   Система контроля выключения сцепления при пуске двигателя   Прокачка гидропривода выключения сцепления   Регулировка высоты положения педали сцепления   Проверка свободного хода педали и зазора толкателя   Регулировка свободного хода педали и зазора толкателя   Проверка точки выключения сцепления Замена педали сцепления   Снятие   Разборка   Установка Снятие и установка главного цилиндра сцепления   Снятие главного …

Блок: 2/4 | Кол-во символов: 471
Источник: http://AutoManualsRepair.ru/toyota/toyota83569.htm

3.1.2. Общие сведения

3.1.2.1 Общие сведения

3.1.2.2 Система контроля выключения сцепления при пуске двигателя

3.1.2.3 Прокачка гидропривода выключения сцепления

3.1.2.4 Регулировка высоты положения педали сцепления

3.1.2.5 Проверка свободного хода педали и зазора толкателя

3.1.2.6 Регулировка свободного хода педали и зазора толкателя

3.1.2.7 Проверка точки выключения сцепления

Блок: 3/4 | Кол-во символов: 394
Источник: http://AutoManualsRepair.ru/toyota/toyota83569.htm

3.1.3.2 Снятие

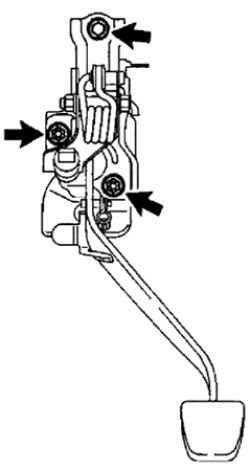

3.1.2.1. СнятиеСнимите панель отделки комбинации приборов. Снимите блок комбинации приборов. Снимите верхнюю часть приборной панели. Снимите вилку толкателя главного цилиндра сцепления со штифтом. Снимите зажим и выньте штифт из отверстия. Снимите педаль сцепления. Рис. 3.8. Болт и гайки крепления педали сцепления в сборе Отсоедините разъем выключателя сцепления. Отверните болт и две гайки, снимите педаль сцепления в сборе с кронштейном (рис. 3.8). Рис. 3.9. Снятие пружины сжатия …

Блок: 3/5 | Кол-во символов: 547
Источник: https://parts66.ru/manuals/?mbrid=45&trid=83579

3.1.3.3 Разборка

3.1.2.2. Разборка Рис. 3.10. Снятие пружины педали сцепления Освободите крепление пружины педали сцепления к кронштейну (рис. 3.10). Рис. 3.11. Снятие педали сцепления с кронштейна Установите педаль сцепления в тисках с губками из мягкого материала. Снимите болт, гайку и педаль сцепления в сборе кронштейна педали сцепления (рис. 3.11). Рис. 3.12. Снятие втулок педали сцепления Снимите две втулки педали сцепления (рис. 3.12). Рис. 3.13. Снятие втулки сервопр…

Блок: 4/5 | Кол-во символов: 549
Источник: https://parts66.ru/manuals/?mbrid=45&trid=83579

3.1.3.4 Установка

3.1.2.3. УстановкаУстановите втулку вилки толкателя главного цилиндра сцепления. Нанесите консистентную смазку на внутреннюю часть новой втулки. Установите втулку вилки в отверстие педали сцепления. Установите первый буфер педали сцепления. Установите накладку педали сцепления. Установите крышку пружины. Установите втулку сервопривода педали сцепления. Перед установкой нанесите консистентную смазку на внутреннюю часть новой втулки. Рис. 3.16. Установка втулок педали сцепления Нанесите консис…

Блок: 5/5 | Кол-во символов: 537
Источник: https://parts66.ru/manuals/?mbrid=45&trid=83579
