1. Замена заднего тормозного цилиндра в сборе с суппортом на Toyota Land Cruiser 100.

Произвел замену заднего тормозного цилиндра в сборе с суппортом на Toyota Land Cruiser 100 и частично поменял тормозную жидкость, чтобы не завоздушить систему. Из бачка шприцом с трубочкой откачал насколько возможно старую жидкость, добавил новую до уровня. А остатки старой выходили из штуцеров тормозных цилиндров. Тормозная жидкость имеет свойство накапливать воду, которая при нагреве превращается в пар, и снижает эффективность тормозов. Жидкость взял MOTUL DOT3 DOT 4. Купил сразу 2 литра тормозной жидкости, рассчитывая, что придется менять всю жидкость разом. И смазку для суппортов.

На замену взял готовый комплект тормозного цилиндра в сборе с суппортом для Toyota Land Cruiser 100 .Парт. номера: правый — 47730-60101, левый — 47750-6010.

Клапан вентиляции картера заднего моста (сапун) — 90930-03097. Хотя я уже прочищал сапун, но уже очень был ржавый.

Противоскрипные пластины комплект — 04946-60031

Делал так:

Снял колесо, потом на суппорте пластинку – грязезащитный щиток, которая прикреплена двумя болтами на 8. Потом направляющие — два болта на 14. Пока суппорт стоял на месте, сорвал с места гайку тормозного шланга. В тормозные цилиндры залил тормозную жидкость, побултыхал, выпустил пузырьки воздуха и закрыл пробкой, та что в комплекте. Снял старый тормозной цилиндр, переставил скобочки колодок на новый, смазал новый поршень и пластинки смазкой. Установил колодки в новый цилиндр. И переставил тормозной шланг. Ну а потом с отцом прокачали тормоза на заведенной машине. На штуцер — шланг прозрачный от капельницы и в емкость его с тормозной жидкостью. Покачал раза 4 педаль. Пока я удерживал педаль тормоза, отец откручивал штуцер, спуская воздух, когда закручивал штуцер на  на Toyota Land Cruiser 100 — я отпускал. Вся процедура проделывалась до тех пор, пока тормозная жидкость не стала выходить без пузырьков и чистая. Периодически в бачок подливал новую тормозную.

Скобу суппорта на Toyota Land Cruiser 100 первый раз поставил неправильно, как на фото. Потом исправил ошибку, но фото уже не делал. По фото видно, что скоба суппорта установлена вниз головой.



А вот причина всей этой веселой процедуры:

К задним тормозам я еще не прикасался до этого. Такими они мне достались от прошлого хозяина. Итог: не ленитесь смазывать направляющие, сам поршень, проверяйте состояние пыльников при каждой смене колодок.

Всем добра!

Блок: 2/4 | Кол-во символов: 2431
Источник: https://www.spike.su/index.php/%D0%97%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D0%B7%D0%B0%D0%B4%D0%BD%D0%B8%D1%85-%D1%82%D0%BE%D1%80%D0%BC%D0%BE%D0%B7%D0%BD%D1%8B%D1%85-%D1%86%D0%B8%D0%BB%D0%B8%D0%BD%D0%B4%D1%80%D0%BE%D0%B2-%D1%82%D0%BE%D1%80%D0%BC%D0%BE%D0%B7%D0%BD%D1%8B%D1%85-%D0%B4%D0%B8%D1%81%D0%BA%D0%BE%D0%B2-%D0%B8-%D0%BA%D0%BE%D0%BB%D0%BE%D0%B4%D0%BE%D0%BA-%D0%BD%D0%B0-Toyota-Land-Cruiser-100.html

11. Тормозная система

11.3 Замена тормозных колодок

Замена тормозных колодок

Замена тормозных колодок должна производиться одновременно на обоих передних/задних тормозных механизмах. Помните, что вырабатываемая в процессе работы тормозных механизмов пыль может содержать чрезвычайно вредный для здоровья человека асбест. Ни в коем случае не сдувайте пыль сжатым воздухом и не вдыхайте ее, при обслуживании механизмов надевайте защитную маску или респиратор. Ни в коем случае не используйте для протирки компонентов тормозной системы бензин или растворители на нефтяной основе, применяйте только фирменные чистящие средства или метиловый спирт!

Детали установки передних тормозных колодок и суппорта

Детали установки задних тормозных колодок и суппорта


1. Детали установки тормозных колодок представлены на иллюстрациях выше. Ослабьте гайки крепления передних колес. Поддомкратьте передок автомобиля и установите его на подпорки. Взведите стояночный тормоз/подоприте противооткатными башмаками стоящие на земле колеса. Снимите колеса.

2. Снимите пружинный фиксатор, направляющие штифты, антивизговую пружину, колодки и антивизговые накладки.

3. После извлечения колодки внимательно осмотрите внутренние поверхности суппорта на наличие признаков развития утечек тормозной жидкости, проверьте состояние пыльника поршня. Дефектные компоненты подлежат замене (см. Раздел Снятие и установка суппортов дисковых тормозных механизмов). Не забудьте также внимательно изучить состояние тормозного диска (см. Раздел Проверка состояния, снятие и установка тормозного диска), в случае необходимости отдайте его в проточку.

4. Откачайте немного тормозной жидкости из резервуара ГТЦ и отожмите поршни в цилиндры при помощи молотка или монтировки (обратитесь к сопроводительной иллюстрации).

Монтировку следует обмотать изолентой. Производите замену на каждом суппорте поочередно. Для облегчения перемещения поршня ослабьте штуцер прокачки и переместите поршни при небольшой утечке тормозной жидкости.

5. Установите новые антивизговые накладки на новые колодки и установите две колодки.

Нанесите смазку для дисковых тормозов на обе стороны внутренних антивизговых накладок. Смазка не должна попасть на рабочую поверхность колодок или диска.

6. Установите антивизговую пружину, направляющие штифты и пружинный фиксатор.

7. Закончив обслуживание обоих тормозных механизмов, установите на место колеса, опустите автомобиль на землю и затяните колесные гайки с требуемым усилием (см. Главу Настройки и текущее обслуживание автомобиля).

8. Проверьте уровень тормозной жидкости в резервуаре ГТЦ, в случае необходимости произведите соответствующую корректировку (см. Главу Настройки и текущее обслуживание автомобиля). Несколько раз качните педаль ножного тормоза для усадки колодок на дисках, затем повторите проверку уровня жидкости.

9. Прежде чем приступать к эксплуатации автомобиля удостоверьтесь в исправности функционирования тормозной системы.


Блок: 3/3 | Кол-во символов: 3761
Источник: https://AutoSovet.ru/library/manual/TOYOT/toyota-land-cruiser-100/1433/r17743

2. Замена задних тормозных дисков и колодок на Toyota Land Cruiser 100.

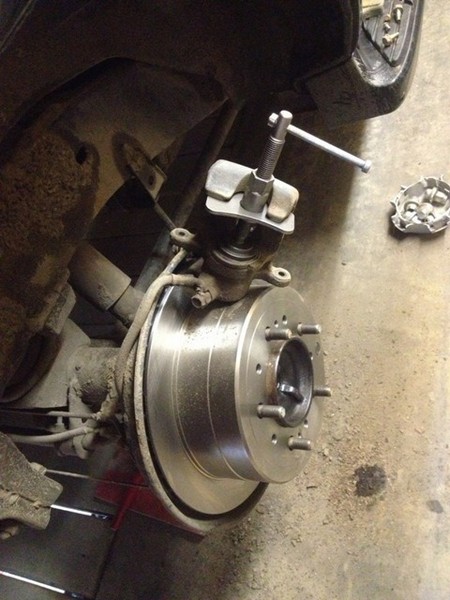

Чтобы заменить задние тормозных диски на Toyota Land Cruiser 100, пришлось старые диски сбивать медной кувалдой, потихоньку откручивая (заранее ставим селектор в положение N). Цилиндры суппортов вжимал специальным  набором инструментов. Набор применяется для утапливания тормозных цилиндров легковых автомобилей с дисковой системой тормозов. Укомплектован адаптерами для ремонта и обслуживания тормозных систем наиболее распространённых марок как отечественных, так и импортных автомобилей. В комплекте два рабочих винта для утапливания тормозных цилиндров как с правой, так и левой резьбой.

Направляющие штифты скобы суппорта были не закислены, сразу их помыл, почистил и смазал. Как видно из фото диски и колодки изношены под ноль.

После замены дисков и колодок рывки при нажатии на педаль тормоза Toyota Land Cruiser 100 пропали.

Втулки основного и вспомогательного направляющего штифта Toyota Land Cruiser 100 выдернул, зажав скобу суппорта в тисках.

2.1. Способы извлечения закисших направляющих тормозного суппорта:

1. Погреть газом.

2. Просверлить отверстие с другой стороны до направляющей и выбивать.


Блок: 3/4 | Кол-во символов: 1184
Источник: https://www.spike.su/index.php/%D0%97%D0%B0%D0%BC%D0%B5%D0%BD%D0%B0-%D0%B7%D0%B0%D0%B4%D0%BD%D0%B8%D1%85-%D1%82%D0%BE%D1%80%D0%BC%D0%BE%D0%B7%D0%BD%D1%8B%D1%85-%D1%86%D0%B8%D0%BB%D0%B8%D0%BD%D0%B4%D1%80%D0%BE%D0%B2-%D1%82%D0%BE%D1%80%D0%BC%D0%BE%D0%B7%D0%BD%D1%8B%D1%85-%D0%B4%D0%B8%D1%81%D0%BA%D0%BE%D0%B2-%D0%B8-%D0%BA%D0%BE%D0%BB%D0%BE%D0%B4%D0%BE%D0%BA-%D0%BD%D0%B0-Toyota-Land-Cruiser-100.html

3. Замена направляющей (пальца) заднего суппорта на Toyota Land Cruiser 100.

Сняв пыльник, увидел, что палец заднего суппорта на Toyota Land Cruiser 100 заржавел, и нужно его заменить.

Пришли запчасти

Когда делал ТО 100 — заметил, что задняя внутренняя колодка стерта гораздо сильнее, чем внешняя.

Решено было заказать пальцы с пыльниками, ну и конечно заменить колодки.

Так как цена не значительна, заказал сразу на оба суппорта- по два пальца и пыльники к ним.

В итоге когда разобрал оказалось, что на одном из суппортов палец проржавел вообще жесть как (хотя пыльник на нем был целый).

По времени заняло не более 2х часов

Toyota 47715-60020 Втулка суппорта тормозного нижняя — 300р. * 2шт. = 600р.

Toyota 47715-60010 Направляющая тормозного суппорта верхняя — 290р. * 2шт. = 580р.

Toyota 47775-30040 Пыльник направляющей суппорта — 65р. * 4шт. = 260р.

Toyota 04466-60070 Колодки тормозные дисковые, комплект, задние — 2 090р.

Схема

Нужно барабан покрасить.

Виновник торжества – палец заднего суппорта.

с лева на право колодки — Внутренняя / Внешняя / Новая (переложены коробками для наглядности)
